سروو درایوهای 220 ولتی بخشی جدایی ناپذیر از یک سیستم سروو است که از یک موتور، یک کنترلر، یک دستگاه بازخورد و البته یک سروو درایو 220 ولتی تشکیل شده است. به زبان ساده، یک سروو درایو 220VAC بخشی از سیستم سروو است که فرمان خاصی را از یک سیستم کنترل دریافت می کند، آن را تقویت می کند و جریان را به سروو موتور در سیستم منتقل می کند. سروو موتور حرکتی متناسب با فرمانی که دریافت کرده است تولید می کند. سیگنال فرمان معمولاً برخی از متغیرهای فیزیکی مانند گشتاور، سرعت و موقعیت مورد نظر را نشان می دهد.
سروو موتور مجهز به یک سنسور (Encoder) است که موقعیت فعلی موتور را می خواند و آن را به درایوهای سروو 220VAC گزارش می دهد. هنگامی که بازخورد دریافت می شود، یک سروو درایو 220VAC وضعیت و موقعیت موتور را با متغیرهای فرمان مقایسه می کند. اگر انحرافی از دستورات داده شده وجود داشته باشد، درایوهای سروو 220VAC فرکانس، ولتاژ یا هر متغیر دیگری را برای اصلاح انحرافات تغییر می دهد.
محصول مرتبط
موتورهای پله ای یکپارچه که با ولتاژ 24 ولت کار می کنند یک انتخاب رایج برای کاربردهای مختلف هستند که به کنترل دقیق حرکت نیاز دارند.
موتورهای پله ای حلقه بسته یکپارچه
موتورهای پله ای حلقه بسته یکپارچه بهترین های هر دو جهان را ترکیب می کنند: سادگی و مقرون به صرفه بودن موتورهای پله ای با بازخورد و عملکرد سیستم های کنترل حلقه بسته. موتورهای پله ای در مراحل مجزا حرکت می کنند و آنها را برای موقعیت یابی دقیق بدون رمزگذار یا سیستم های بازخورد عالی می کند.
3-موتور پلهای هیبریدی فاز نوعی موتور پلهای است که ویژگیهای هر دو موتور پلهای آهنربای دائم (PM) و رلوکتانس متغیر (VR) را با هم ترکیب میکند، اما به جای دو، سه مجموعه سیمپیچ را در خود جای داده است.
2-موتور پلهای هیبریدی فاز نوعی موتور پلهای است که ویژگیهای هر دو موتور پلهای آهنربای دائم (PM) و رلوکتانس متغیر (VR) را ترکیب میکند. به آن «2-فاز» میگویند زیرا دارای دو مجموعه سیمپیچ است که معمولاً بهعنوان سیمپیچهای فاز A و فاز B شناخته میشوند.
موتور سیگنال های پالسی (معمولاً به صورت PWM) را برای کنترل موقعیت یا سرعت خود می پذیرد. فرکانس پالس ها سرعت را تعیین می کند، در حالی که تعداد پالس ها موقعیت را تعیین می کند.

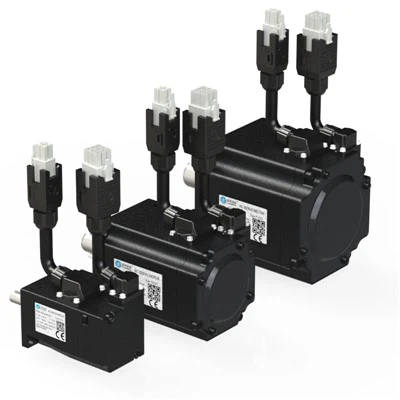

سروو موتور یکپارچه خانواده ای از سیستم های سروو ولتاژ پایین است که سروو درایو، سروو موتور و رمزگذار را در یک بسته ادغام می کند. راه حل هایی با توان خروجی 100/200/400/550 وات در دسترس هستند. خط تولید از روشهای کنترل مبتنی بر قطار پالس (Pulse&Dir، CW/CCW، رمزگذار زیر)، RS{5}}، CANopen و EtherCAT پشتیبانی میکند. همچنین پکیج هایی با گیربکس، ترمزهای الکترومغناطیسی و STO ارائه می کند تا نیازهای ایمنی صنایع امروزی را برآورده کند. سروو موتور یکپارچه یک راه حل ایده آل برای تولید کنندگان در صنایع لجستیک، AGV، پزشکی، نیمه هادی و خورشیدی و بسیاری دیگر است. درایو سروو توسط نرم افزار لونا رفع اشکال می شود. این به معنای کمک به کاربران در پیکربندی، تنظیم و عیب یابی است. نرم افزار و درایو از طریق USB برای ارتباط سریع و مطمئن متصل می شوند.
مزایای سرو درایوهای 220VAC
دقت بالا
کنترل دقیق عملکردهای موتور را فراهم می کند، که برای کاربردهایی که نیاز به حرکات دقیق دارند ضروری است.
01
کارایی
مصرف برق را بهینه می کند، مصرف انرژی و هزینه های عملیاتی را کاهش می دهد.
02
قابلیت اطمینان
طراحی مستحکم با ویژگی های حفاظتی متعدد، عملکرد قابل اعتماد طولانی مدت را تضمین می کند.
03
انعطاف پذیری
قابل استفاده با انواع سروو موتورها (موتورهای بدون جاروبک DC، AC و پله ای) و در کاربردهای مختلف.
04
سهولت ادغام
پشتیبانی از پروتکل های ارتباطی متعدد و دارای نرم افزار کاربر پسند برای ادغام و عملیات آسان.
05
ویژگی های کلیدی Servo Drives 220VAC
ولتاژ ورودی
طراحی شده برای کار با ورودی 220VAC که در بسیاری از محیط های صنعتی و تجاری رایج است.
کنترل خروجی
کنترل دقیق پارامترهای سروو موتور از جمله گشتاور، سرعت و موقعیت را فراهم می کند.
مکانیسم بازخورد
برای اطمینان از کنترل دقیق موتور، از بازخورد رمزگذارها یا حل کننده ها استفاده می کند.
پروتکل های ارتباطی
از رابط های ارتباطی مختلف مانند CANopen، EtherCAT، Modbus، RS-485 و موارد دیگر برای ادغام با سیستم های کنترل سطح بالاتر پشتیبانی می کند.
ویژگی های حفاظتی
شامل حفاظت اضافه ولتاژ، کم ولتاژ، جریان بیش از حد و دمای بیش از حد برای اطمینان از عملکرد ایمن است.
ترمز احیا کننده
برخی از مدل ها دارای قابلیت ترمز احیا کننده برای بهبود بهره وری انرژی با بازگرداندن انرژی استفاده نشده به منبع تغذیه هستند.
قابلیت برنامه ریزی
درایوهای سروو پیشرفته اغلب با ابزارهای نرم افزاری برای پیکربندی، تنظیم و نظارت آسان ارائه می شوند.
بیایید ببینیم درایوهای سروو چگونه کار می کنند:
1. برد کنترل یک سیگنال فرمان ارسال می کند.
2. درایو سروو سیگنال را دریافت می کند.
3. سروو درایو سیگنال کم توان را تقویت می کند تا موتور سروو حرکت کند.
4. روی سروموتور یک سنسور وجود دارد که وضعیت موتور را از طریق سیگنال بازخورد به سرو درایو منتقل می کند.
5. درایو فرکانس ولتاژ را تنظیم می کند تا با سیگنال اولیه دریافت شده از صفحه کنترل مطابقت داشته باشد.
1. حالت کنترل موقعیت می تواند سرعت چرخش را به طور کلی از طریق فرکانس پالس ورودی خارجی و زاویه چرخش با تعداد پالس ها تعیین کند. برخی از سیستم های سروو می توانند سرعت و جابجایی را مستقیماً از طریق ارتباط اختصاص دهند. از آنجا که حالت موقعیت می تواند سرعت و موقعیت را به شدت کنترل کند، به طور کلی در دستگاه موقعیت یابی استفاده می شود.
2. حالت کنترل گشتاور توسط ورودی آنالوگ خارجی یا آدرس مستقیم برای تنظیم گشتاور خروجی خارجی شفت موتور اختصاص داده می شود. گشتاور را می توان با تغییر تنظیمات آنالوگ بلافاصله تغییر داد و مقدار آدرس مربوطه را می توان با تغییر حالت ارتباط متوجه شد. کاربرد اصلی دارای الزامات سختگیرانه برای مواد در برابر استرس در دستگاه سیم پیچ و باز کردن، مانند دستگاه سیم پیچ یا تجهیزات فیبر نوری است. تنظیم گشتاور باید در هر زمان با توجه به شعاع سیم پیچ تغییر کند تا اطمینان حاصل شود که نیروی ماده با تغییر شعاع سیم پیچ تغییر نمی کند.
3. حالت سرعت می تواند سرعت چرخش را از طریق ورودی کمیت آنالوگ یا فرکانس پالس کنترل کند. PID حلقه بیرونی با دستگاه کنترل بالایی را می توان قرار داد. اما سیگنال موقعیت موتور یا سیگنال موقعیت بار مستقیم باید برای محاسبه به فیدبک بالایی ارسال شود. حالت موقعیت همچنین از سیگنال موقعیت تشخیص حلقه بار مستقیم پشتیبانی می کند. در این لحظه، رمزگذار در انتهای شفت موتور فقط می تواند سرعت موتور را تشخیص دهد و سیگنال موقعیت توسط دستگاه تشخیص مستقیماً از انتهای بار نهایی ارائه می شود. مزیت این روش این است که می تواند خطا را در فرآیند انتقال میانی کاهش دهد و دقت موقعیت یابی را در کل سیستم افزایش دهد.
10 نکته برای استفاده از Servo Drive 220VAC
تست عایق سروو موتور
تست عایق را زمانی انجام دهید که سروو موتور برای اولین بار استفاده می شود، پس از مدت طولانی نگهداری مجدد مورد استفاده قرار می گیرد، یا در یک بررسی منظم، به منظور جلوگیری از آسیب عایق ضعیف سیم پیچ های سروو موتور به سروو درایو. سروو موتور باید در طول تست عایق از سروو درایو جدا شود. یک 500-V مگا اهم متر برای آزمایش توصیه می شود. اطمینان حاصل کنید که مقاومت عایق کمتر از 5 MΩ نباشد.
حفاظت حرارتی موتور
اگر ظرفیت نامی موتور انتخاب شده با درایو سروو مطابقت نداشته باشد، به خصوص زمانی که توان نامی سروو درایو بیشتر از موتور است، پارامترهای حفاظتی موتور را روی پانل عملکرد سروو درایو تنظیم کنید یا رله حرارتی موتور برای حفاظت.
خارج از ولتاژ نامی استفاده کنید
درایو سروو نباید خارج از محدوده ولتاژ مجاز مشخص شده در این راهنما استفاده شود. در غیر این صورت ممکن است قطعات داخل سروو درایو آسیب ببینند. در صورت نیاز، از یک دستگاه افزایش یا کاهش ولتاژ مربوطه استفاده کنید. ورودی سه فاز سروو درایو را به ورودی دو فاز تغییر ندهید زیرا باعث خرابی یا آسیب به درایو سروو می شود.
سرکوب کننده ولتاژ
سروو درایو دارای یک وریستور داخلی برای سرکوب ولتاژ افزایش تولید شده در هنگام روشن یا خاموش شدن بارهای القایی (کنتاکتور الکترومغناطیسی، رله الکترومغناطیسی، شیر برقی، سیم پیچ الکترومغناطیسی و ترمز الکترومغناطیسی) در اطراف سروو درایو است. اگر بارهای القایی ولتاژ ولتاژ بسیار بالایی ایجاد می کنند، برای بار القایی از یک سرکوب کننده ولتاژ استفاده کنید یا از یک سرکوبگر همراه با دیود استفاده کنید. سرکوبگر را در سمت خروجی درایو سروو وصل نکنید.
گرما و صدا موتور
خروجی سروو درایو موج مدولاسیون عرض پالس (PWM) با هارمونیک های خاص است و بنابراین، افزایش دما، نویز و ارتعاش کمی بیشتر از مواردی است که در فرکانس شبکه کار می کنند.
دستگاه یا خازن حساس به ولتاژ در سمت خروجی درایو سروو
خروجی درایو AC موج PWM است. خازن را برای بهبود ضریب توان یا مقاومت حساس به ولتاژ حفاظت در برابر صاعقه در سمت خروجی درایو AC نصب نکنید. در غیر این صورت، درایو AC ممکن است دچار جریان اضافه گذرا شود یا حتی آسیب ببیند.
استفاده خاص
اگر سیمکشیهایی که در دفترچه راهنما توضیح داده نشدهاند، مانند گذرگاه DC معمولی اعمال میشوند، برای پشتیبانی فنی با نماینده یا Innovance تماس بگیرید.
ارتفاع و درجه بندی
در مکان هایی که ارتفاع بالای 1000 متر است، به دلیل رقیق شدن هوا، اثر خنک کننده کاهش می یابد و لازم است که درایو سروو کاهش یابد. برای پشتیبانی فنی با نماینده یا Innovance تماس بگیرید.
موتور قابل تنظیم
موتور سازگار استاندارد یک سروو موتور سنکرون دائمی است. پارامترهای استاندارد موتور قابل تطبیق در داخل سروو درایو پیکربندی شده است. هنوز هم لازم است تنظیم خودکار موتور انجام شود یا مقادیر پیش فرض بر اساس شرایط واقعی اصلاح شود. در غیر این صورت، اثر اجرا و عملکرد حفاظتی تحت تاثیر قرار خواهد گرفت. درایو سروو ممکن است در صورت وجود اتصال کوتاه روی کابل ها یا داخل موتور، هشدار دهد یا حتی آسیب ببیند. بنابراین، آزمایش اتصال کوتاه عایق را زمانی که موتور و کابل ها به تازگی نصب شده اند یا در حین تعمیر و نگهداری معمولی انجام دهید. در حین تست مطمئن شوید که سروو درایو به طور کامل از قطعات تست جدا شده است.
دفع
خازن های الکترولیتی مدارهای اصلی و PCB ممکن است در هنگام سوختن منفجر شوند. در هنگام سوختن قطعات پلاستیکی گاز سمی تولید می شود. با آنها به عنوان زباله های صنعتی معمولی رفتار کنید.
عیب یابی Servo Drive 220VAC
وقتی اسیلوسکوپ خروجی مانیتورینگ جریان درایور را بررسی میکند، مشخص میشود که تمام نویز دارد و قابل خواندن نیست.
• دلیل خطا:خروجی مانیتورینگ جریان از منبع تغذیه AC (ترانسفورماتور) جدا نیست.
• روش درمان:با ولت متر DC قابل مشاهده است.
سروو موتور در یک جهت سریعتر از جهت دیگر کار می کند
• علت شکست:خطای فاز سروو موتور براشلس.
• روش درمان:موقعیت فاز صحیح را تست یا بررسی کنید.
• علت شکست:سوئیچ تست / انحراف زمانی که از آزمایش استفاده نمی شود در موقعیت آزمایش قرار دارد.
• روش درمان:سوئیچ تست / انحراف را در موقعیت انحراف باز کنید.
• علت شکست:موقعیت اشتباه پتانسیومتر انحراف.
• روش درمان:بازنشانی کنید.
غرفه های سروو موتور
• مورد شکست:خطای قطبی بازخورد سرعت.
• روش درمان:می توانید روش زیر را امتحان کنید.
الف در صورت امکان سوئیچ قطبیت بازخورد را در موقعیت دیگری قرار دهید (بعضی از رانندگان می توانند).
ب اگر از سرعت سنج استفاده می کنید، TACH+ و TACH- را روی درایو روشن کنید.
ج اگر از رمزگذار استفاده شود، ENC A و ENC B در درایور روشن می شوند.
د برای مثال، در حالت سرعت HALL، درایو سروو را روی HALL-1 و HALL-3 عوض کنید و سپس Motor-A و Motor-B را روشن کنید.
• علت شکست:قدرت انکودر در بازخورد برق انکودر از بین می رود.
• روش درمان:اتصال منبع تغذیه انکودر 5 ولت را بررسی کنید. مطمئن شوید که منبع تغذیه جریان کافی را تامین می کند. در صورت استفاده از منبع تغذیه خارجی، باید تضمین شود که ولتاژ روی سیگنال درایو سروو قرار دارد.
چراغ LED سبز است، اما سروو موتور حرکت نمی کند
• علت شکست:ممنوعیت حرکت در یک یا چند جهت.
• روش درمان:پورت های +INHIBIT و –INHIBIT را بررسی کنید.
• علت شکست:سیگنال فرمان روی سیگنال راننده نیست.
• روش درمان:زمین سیگنال فرمان به زمین سیگنال درایو سروو متصل است.
پس از روشن شدن، چراغ LED سروو درایو خاموش می شود
• علت شکست:ولتاژ منبع تغذیه خیلی کم است که کمتر از حداقل ولتاژ مورد نیاز است.
• روش درمان:بررسی و بهبود ولتاژ منبع تغذیه
هنگامی که سروو موتور می چرخد، چراغ LED چشمک می زند
• علت شکست:خطای موقعیت فاز HALL.
• روش درمان:بررسی کنید که آیا کلید تنظیم فاز سروو موتور (60 درجه / 120 درجه) صحیح است یا خیر. اکثر سروو موتورهای براشلس 120 درجه متفاوت هستند.
• علت شکست:خرابی سنسور هال
• روش درمان:هنگامی که سروو موتور می چرخد، ولتاژ هال A، هال B، هال C تشخیص داده می شود. ولتاژ باید بین 5 ولت DC و 0 باشد.
